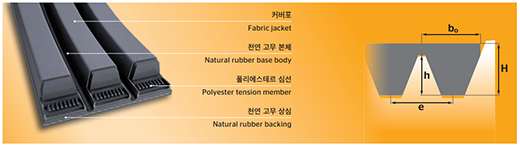

결합 벨트
Banded V-belts
부하 변화가 많은 구동 장치에 사용되는 결합 벨트 주로 석재 분쇄기나 콜드플래너 같이 중심 거리가 긴 구동장치와 먼지가 많은 환경에서 사용되며, 농업용 애플리케이션으로도 적합하다. 횡단 강성 커버 플레이트가 있어 개별 벨트의 비틀림과 과도한 진동 발생을 방지한다. - 매우 부드러운 주행 - 적당한 내유성 - 열대 기후에 적용 가능 - 먼지의 영향을 받지 않음 - 사용온도: -30 °C ~ +80 °C - ISO 1813에 따른 전기 전도성
- 결합 벨트의 사양
| 섹션 | 3V (9J) | 5V (15J) | 8V (25J) | A/HA | B/HB | C/HC | SPZ | SPA | SPB | SPC | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 벨트 상폭 | bο≈(mm) | 9 | 15 | 25 | 13 | 17 | 22 | 9.7 | 12.7 | 16.3 | 22.3 |
| 벨트 높이 | H≈(mm)) | 10 | 16 | 25.5 | 11 | 14.3 | 18 | 11 | 13 | 16.5 | 22 |
| 섹션 높이 | h(mm) | 8 | 13 | 23 | 8 | 11 | 14 | 9 | 11 | 13 | 18 |
| 섹션 피치 | e(mm) | 10.3 | 17.5 | 28.6 | 15.88 | 19.05 | 25.4 | 12 | 15 | 19 | 25.5 |
| 길이 범위 | Ld(mm) | 1181-3556 | 1702-9017 | 2540-14224 | 1486-2276 | 1168-6580 | 2575-12220 | 1250-3000 | 1000-4000 | 1590-7500 | 2650-11200 |
| 최소 폴리 직경 | ddmin(mm) | 71 | 160 | 315 | 85 | 118 | 190 | 71 | 100 | 160 | 265 |
멀티벨트 파워

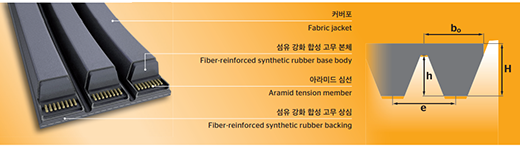

Wrapped classical-section V-belts
저신율 아라미드 심선과 향상된 컴파운드로 악조건의 작동 환경에서 높은 동력을 전달하기 위해 제작된 결합벨트 - 높은 동력 출력 - 적당한 내유성 - 열대 기후에 적용 가능 - 먼지의 영향을 받지 않음 - 사용온도: -30 °C ~ +80 °C - ISO 1813에 따른 전기 전도성
- 멀티벨트 파워의 사양
| 섹션 | 3V (9J) | 5V (15J) | 8V (25J) | A/HA | B/HB | C/HC | SPZ | SPA | SPB | SPC | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 벨트 상폭 | bο≈(mm) | 9 | 15 | 25 | 13 | 17 | 22 | 9.7 | 12.7 | 16.3 | 22.3 |
| 벨트 높이 | H≈(mm)) | 10 | 16 | 25.5 | 11 | 14.3 | 18 | 11 | 13 | 16.5 | 22 |
| 섹션 높이 | h(mm) | 8 | 13 | 23 | 8 | 11 | 14 | 9 | 11 | 13 | 18 |
| 섹션 피치 | e(mm) | 10.3 | 17.5 | 28.6 | 15.88 | 19.05 | 25.4 | 12 | 15 | 19 | 25.5 |
| 길이 범위 | Ld(mm) | 1181-3556 | 1702-9017 | 2540-14224 | 1486-2276 | 1168-6580 | 2575-12220 | 1250-3000 | 1000-4000 | 1590-7500 | 2650-11200 |
| 최소 폴리 직경 | ddmin(mm) | 71 | 160 | 315 | 85 | 118 | 190 | 71 | 100 | 160 | 265 |
